WS2812B可编程LED灯带1

一 简介

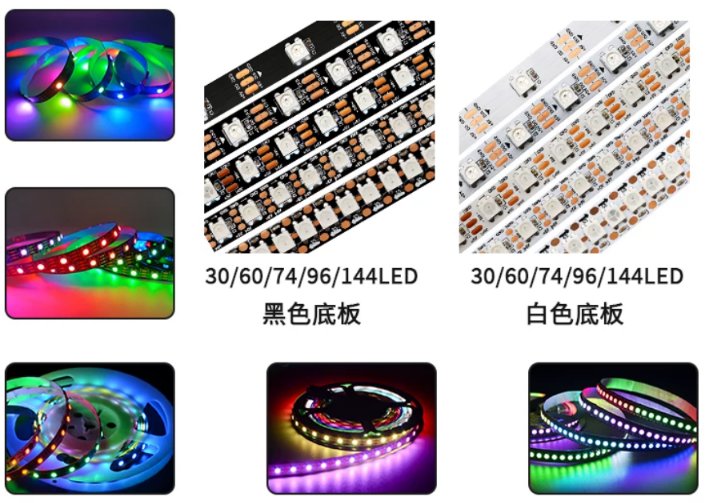

可使用编程，显示不同颜色的灯带

• 简单，使用一根线可以控制成百灯珠；
• 颜色多样，每个灯珠可独立显示1600万种颜色；
• 内置芯片，不需要外接复杂的电阻或三极管

应用项目和场景

• 小夜灯
• 荧光棒

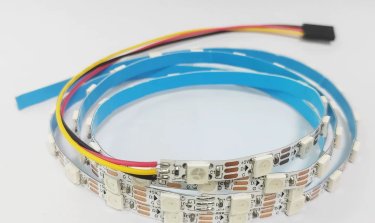

二 接线

没有统一标准，根据灯带的标识接线
有3引脚，也有4引脚

1. VCC 接5V电源
2. GND 接电源负极
3. Din 中间的信号线

三 注意事项

1. 需要独立供电 不是接上就万事大吉了，每个灯珠都是需要耗电的，
   单颗灯珠全白时电流可达 60mA，如果点亮 10 颗灯，电流就达到 600mA，
   直接接ESP32开发板不行，
   使用独立的 5V 电源。

2. 信号保护 可在 ESP32 的GPIO引脚 和 WS2812 的 DIN 之间， 串联一个 220Ω 左右的电阻，
   减少信号反射，防止灯珠乱闪。

四 精简Python代码示例

# ESP32 库
from machine import Pin
# 灯带库
import neopixel
# 时间库
import time

# 1. 初始化：GPIO48引脚连接、灯珠数量 1颗
np = neopixel.NeoPixel(Pin(48), 1)
# bpp=3 表示 RGB 模式，如果是 RGBW 灯珠请改为 4
# np = neopixel.NeoPixel(Pin(48), n=1, bpp=3)

# 2. 设置颜色 (R, G, B)，值范围 0-255
np[0] = (100, 0, 0)  # 红色
np.write()                    # 【关键】必须调用 write() 才会真正发送数据！
time.sleep(1)

np.fill(0, 0, 0)           # 全设为关灯或其他颜色
np.write()

五 入门扩展练习

1. 依次亮所有灯
2. 流水灯
3. 按键灯，按下什么颜色亮什么灯
